详细说明

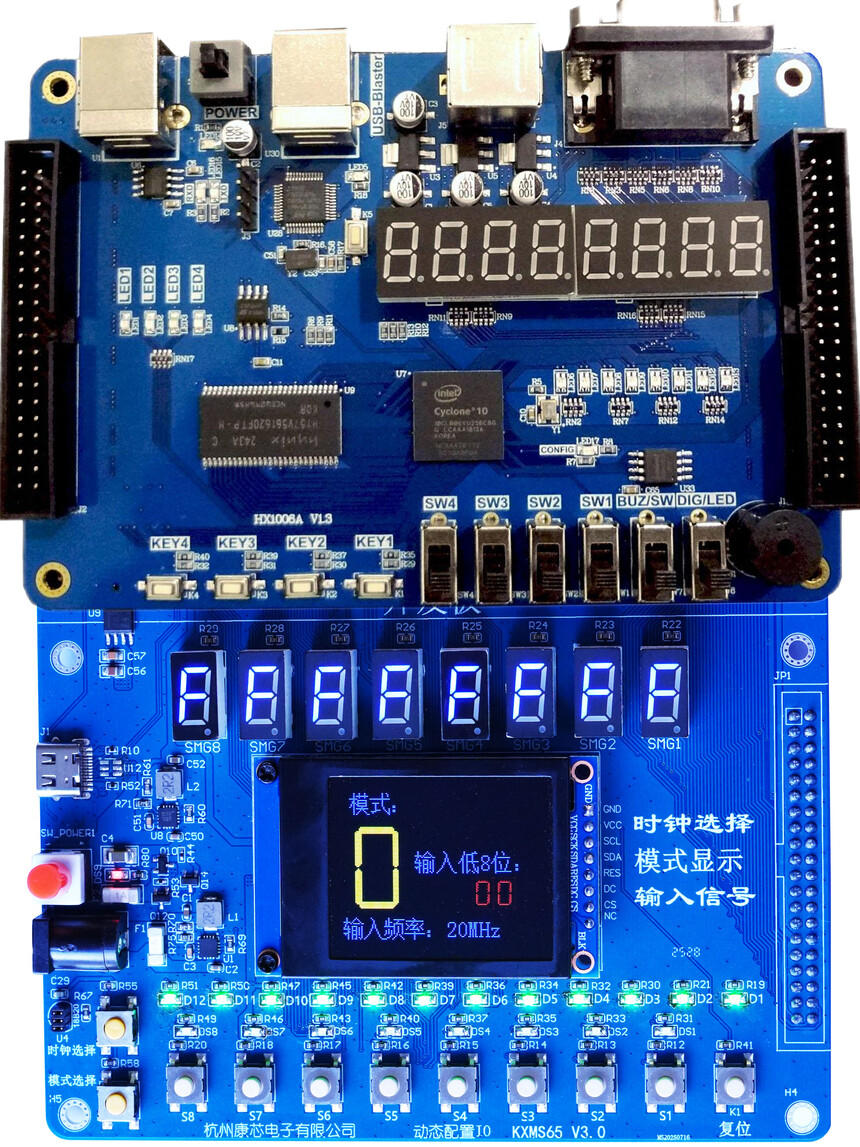

KX1006開發板

暂无价格
收藏
  • FPGA開發板cyclone10

一、KX1006配置

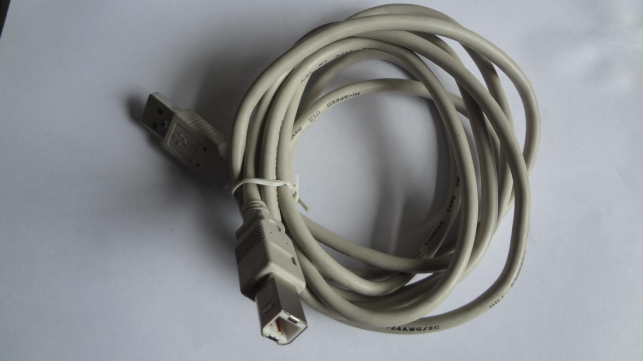

1、電源開關USB供電功能,可通過USB線連接電腦供電。

2、USB 轉串口UART功能USB ,同時實現供電功能,可選擇1或2USB口進行供電,或因板電流小,可同時兩個口同時供電。

3、FPGA Cyclone 10 10CL006YU256C8(舊型號已經淘汰)。

4、板載USB-Blaster編程。5、PS/2接口接口,可以鍵盤或鼠標。

6、8個動態掃描數碼管。

7、16  LED,可實現流水燈功能;和上面8個數碼管復用腳。

8、控制選擇8個數碼管和8個雙色LED復用IO口開關。

9、一路 VGA 接口,VGA 接口為 12bit,可以顯示彩色圖片等信息。

10_11、兩組40 針的擴展IO口,其中 36 個 IO 口,1 路 5V 電源,1路3.3V電源1路GND?1個擴展模塊。

12、板載 50M 的有源晶振,給開發板提供穩定的時鐘源。

13、蜂鳴器。

           14、控制蜂鳴器乒乓開關,。

           15、W25Q64串行存儲器。

           16、4個控制IO口輸入輸出開關。

           17、6個控制IO口輸入輸出按鍵。

           18、256MbitSDRAM。

           19、4個LED發光管。

20、FPGA掉電保護SPI FLASH MP16,替用EPCS16,FPGA 配置文件和用戶數據的存儲。

21、在背面,1 路 Micro SD 卡座,支持 SPI和SD 模式。

二、配套例程


cnt1s

利用Quartus18.1ModelSim完成工程的基本流程v3

1_seg_LDE7S

1_七段譯碼器設計

2_seg_SCAN

2_八位動態掃描設計

3_cnt10

3_十進制計數器

4_seg_led

4_六位十進制計數器

5_key_sw

5_按鍵及開關測試

6_MUX_buzz

6_多路選擇器

7_pll_test

7_鎖相環測試

8_Di_TRemble

8_消抖動電路設計

9_MUL_4B

9_四位乘法器設計

10_music

10_硬件樂曲演奏器

11_PS2_piano

11_PS2鍵盤控制電子琴設計

12_VGA

12_VGA圖形顯示

13_uart_rs232

13_串口通信設計

14_TF_sdram_vga

14_TF卡讀取圖片VGA顯示

15_PS2_VGA_ball

15_PS2_VGA打字游戲

16_audio_i2sound

16_卡拉ok機設計

17_DAC_sin

17_高速并行12DAC正弦信號發生器

18__adda_direct

18_高速并行12ADC采樣DAC信號輸出

19_HDMI_in2out

19_HDMI輸入輸出直通

20_HDMI_out_test

20_HDMI輸出測試

21__HDMI_in2VGA

21_HDMI輸入直通VGA輸出

22_HDMI_rgb2gray_hdmi

22_HDMI輸入輸出直通RGB轉灰色

23_SCAN_4X4KEY

23_4X4鍵盤檢測

24_8051Core_8led_light

24_8051核led控制

25_8051Core_led

25_8051數碼管顯示

26_8051Core_W5200

26_8051核網口控制

27_8051_R2WiFi_XLW210A

27_8051核WIFI控制

28_8051_US100

28_8051核超聲波測距

HX1006A_NIOSII

NIOSII實驗講義

10CL006.tcl

開發板所有引腳鎖定文件

掉電配置FLASH方法

間接EPCS掉電保護jic配置方法

...

以后陸續有實驗增加

三、特色

一、集成USB-Blaster,好處:

1、省去用戶另訂購USB-Blster下載器錢

2、避免JTAG口裸露在外,外界人為觸碰靜電或其他因數導致JTAG口損壞,JTAG口的損壞,導致芯片報廢。

二、Cyclone 10系列,最新Cyclone10系列FPGA

三、提供自動生成引腳和工程文件的軟件,可以自行設定工程名,可以修改引腳名

1、打開軟件,填寫工程文件名,選擇引腳名,也可修改引腳名,每點一下引腳,左邊對應紅框

2、生成工程文件


3、自動鎖定好引腳


4、開發板采用USB-B口結實耐用。
