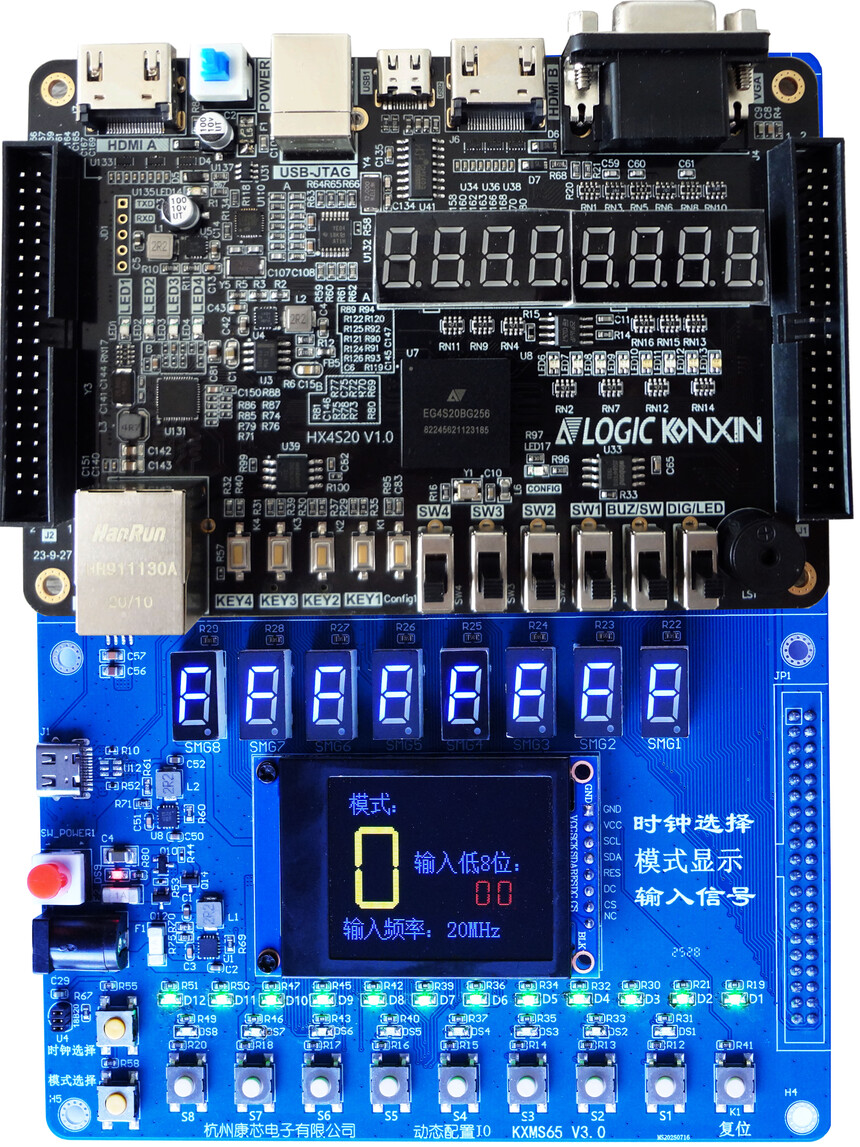

一、硬件配置：

1、FPGA:

安路EG4系列EG4S20BG256,LUTs:19600。

2、調試下載方式：

板載USB Cable 下載器。

3、供電方式：

USB口5V供電，板載：5V、3.3V、2.5V、1.2V電路系統。

4、人機互換信號：

（1）、4組輸入按鍵 。

（2）、1組配置按鍵。

（3）、4組撥碼開關。

（4）、1組控制蜂鳴器開關。

（5）、1組切換數碼管和雙色LED開關。

5、顯示信號：

（1）、4組LED發光管。

（2）、1組電源顯示LED。

（3）、1組配置信號顯示LED。

（4）、8組數碼管。

（5）、8組雙色16個LED。

6、通信接口：

（1）、USB轉UART。

（2）、千兆以太網口。

（3）、蜂鳴器。

7、存儲器類：

（1）掉電配置Qspi Flash 16MB。

（2）SPI Flash 64MB。

（3）TF卡槽，可接插TF卡存儲器。

8、視頻處理接口：

（1）雙HDMI接口，可作為視頻信號輸入輸出。

（2）12位 VGA接口。

9、用戶外擴GPIO

2組2X20 DC3，供72組擴展IO供用戶外擴，可擴展LCD、ADC、DAC、電機、交通燈、點陣、鍵盤、語音處理、攝像頭等。

10、時鐘源：

50M有源時鐘。

二、提供實驗：

0、安路TD軟件使用流程

1、LED呼吸燈

2、按鍵分別控制LED顯示方式

3、七段譯碼器

4、靜態數碼管顯示

5、8位動態掃描顯示數碼管

6、1位十進制計數器

7、8位十進制計數器

8、按鍵開關信號檢測

9、多路選擇器

10、鎖相環測試

11、消抖動電路

12、四位乘法器

13、硬件樂器演奏

14、VGA圖形顯示

15、PS/2鍵盤電子琴

16、串口通信

17、SD卡讀寫

18、PS/2_VGA打字游戲

19、語音模塊卡拉OK機

20、直流電機測控

21、PS/2_VGA五子棋游戲

22、流水燈實驗

23、交通燈模塊實驗

24、4X4鍵盤掃描讀取信號

25、16X16點陣顯示字符

26、字符液晶2004顯示

27、DAC902正弦信號發生器

28、ADC采樣DAC輸出信號采集

29、雙通道DAC波形發生器

30、TFT彩屏顯示實驗

31、HDMI顯示彩條實驗

32、以太網UDP測試實驗

33、千兆網絡傳輸圖片

三、配套資料：

1、提供開發板使用手冊電子版。

2、提供實驗配套手冊電子版

3、提供官方TD開發軟件

4、提供配套應用調試軟件

5、提供開發板原理圖。

四、配件

1、1.5米長度USB-B口線一根。

2、開發板上下兩層亞克力玻璃保護

3、杜邦線若干根。

五、加裝高效基礎實驗裝置

可加裝高效基礎實驗裝置：動態配置IO-可重構實驗電路結構

板載11套電路模式，基礎教學+綜合設計，完美結合，物超所值。
